Погружные канализационные насосы Иртыш серии ПФ и РФ

Погружные канализационные насосы Иртыш серии ПФ и РФ

Данные насосы имеют увеличенные проходные сечения, моноблочную конструкцию с коротким свободным концом вала. Принцип работы — центробежный или вихревой. Устройства используются для перекачивания фекальных, ливневых сточных вод, промышленных и бытовых отходов с максимальным размером твердых частиц: 40, 50, 60, 150 мм и более.

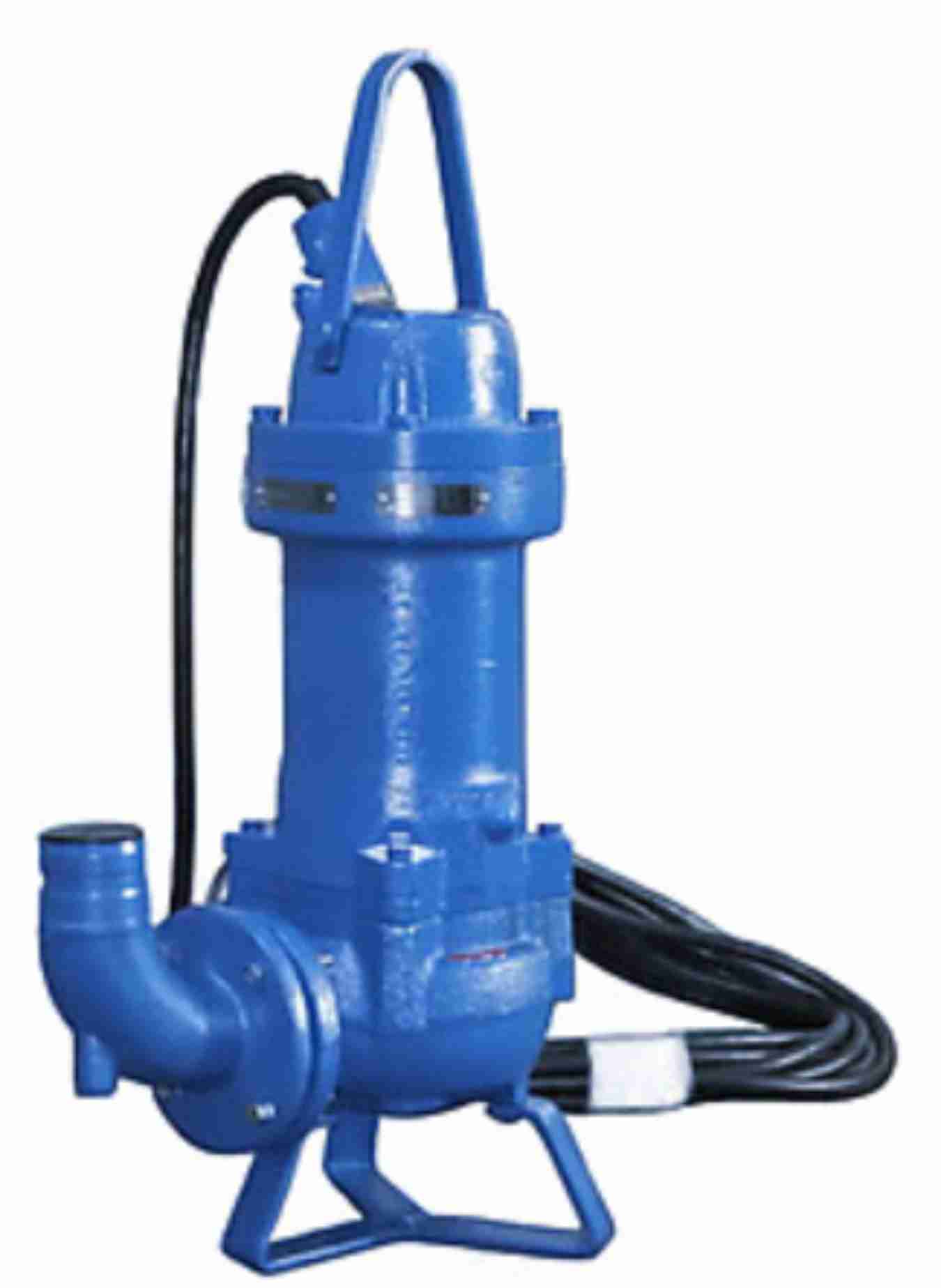

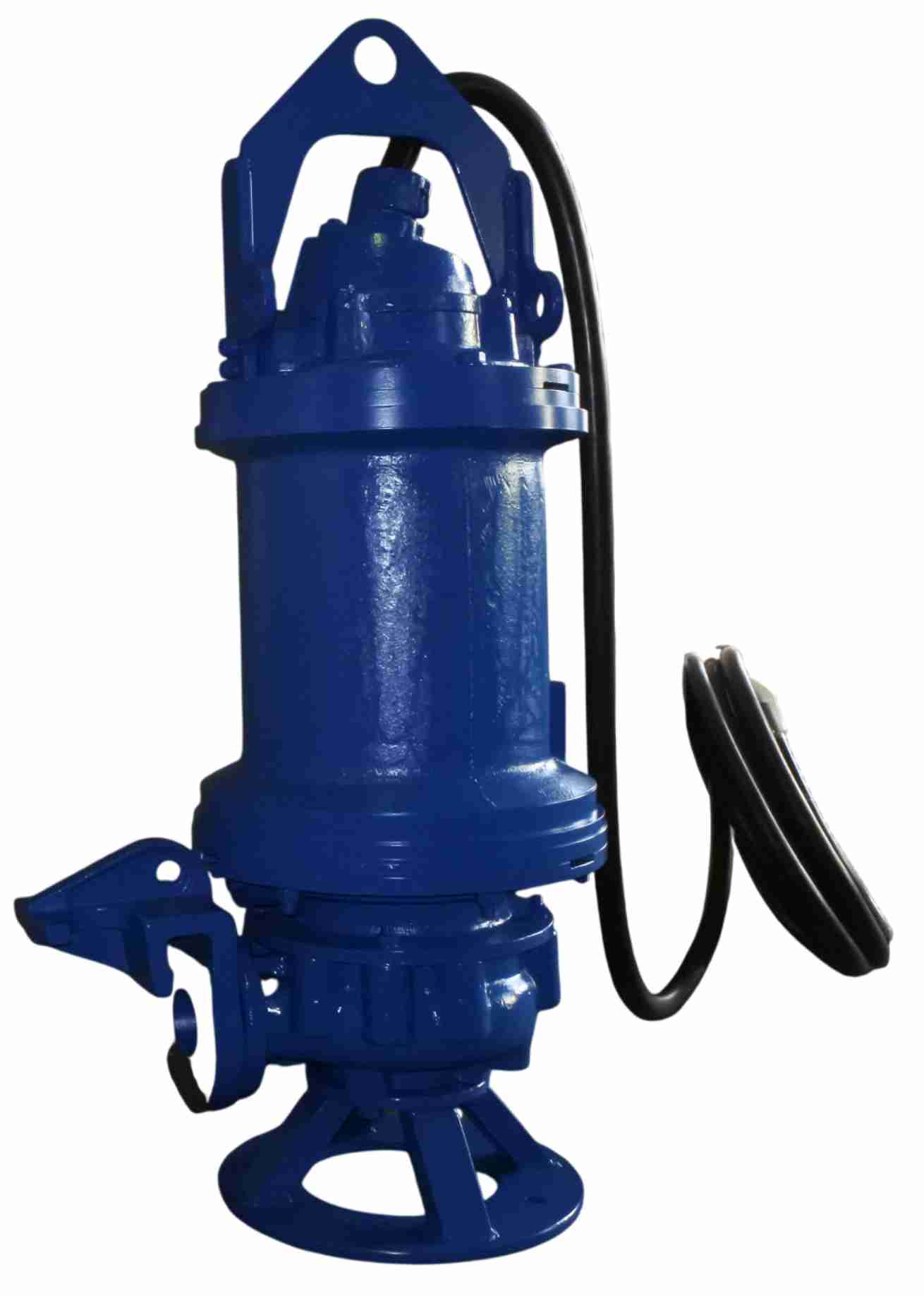

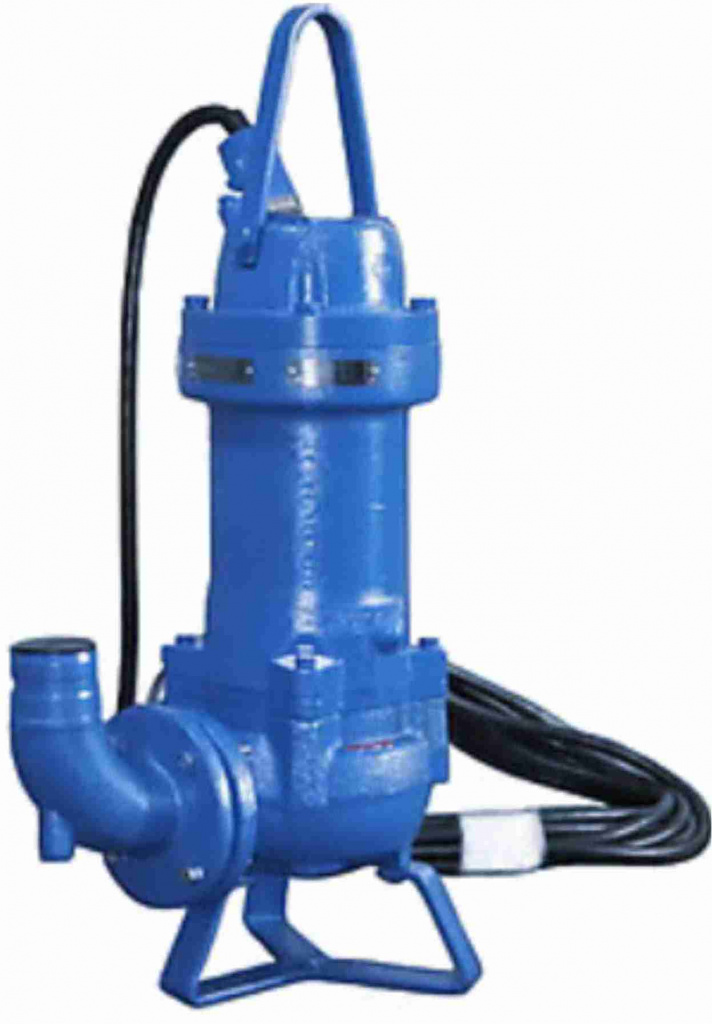

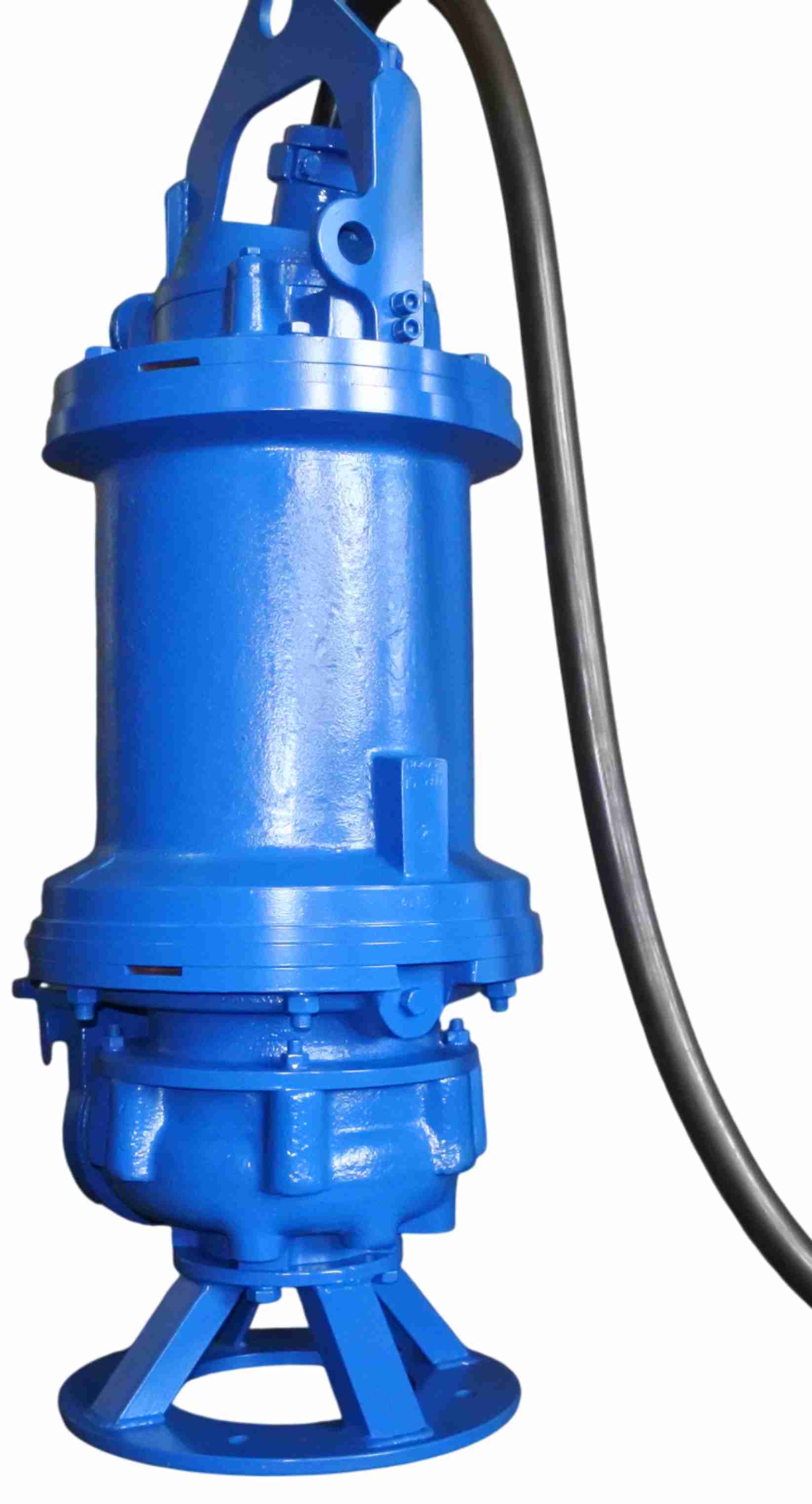

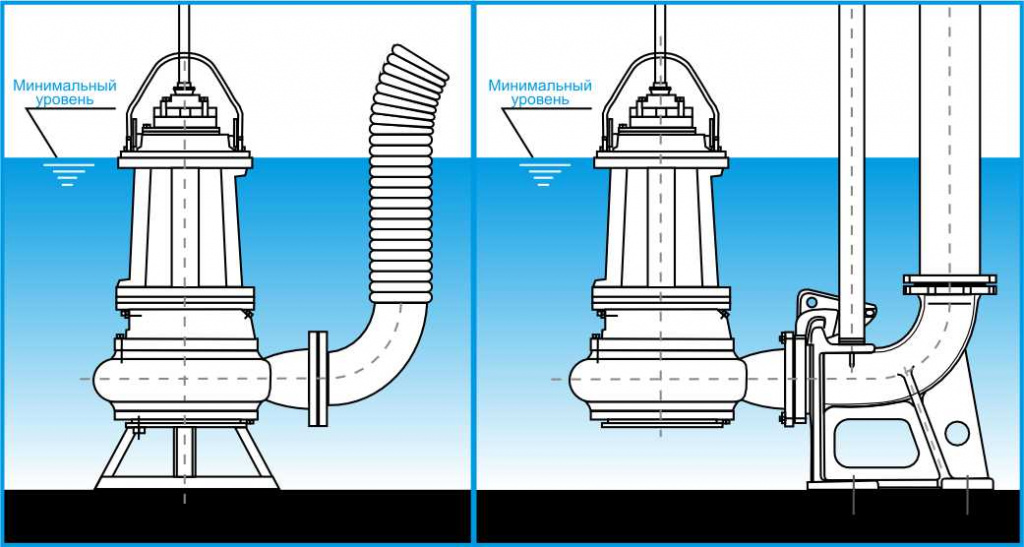

Погружные насосы  Иртыш серии ПФ моноблоки, охлаждаемые самой перекачиваемой средой. Так как электромотор располагается вверху, то при неполном погружении он может перегреться. Его оболочка непроницаема для воды и пыли (степень защиты – IP68).

Моноблочная конструкция электронасоса с коротким вылетом вала исключает его прогиб. Благодаря этому существенно увеличивается срок службы уплотнений и подшипников, снижается вибрация и обеспечивается плавная работа. Специальная геометрия проточной части с плавным профилем и применением одно, двух, трехканальных и вихревых рабочих колес, с большими проходными сечениями, позволяет перекачивать сильнозагрязненные жидкости с крупными и даже длинноволокнистыми включениями, сводя к минимуму опасность засорения.

Оптимальная конструкция узлов подшипников: верхний узел воспринимает радиальные нагрузки, нижний узел воспринимает как радиальные, так и осевые. Не требуется обслуживание втечение всего срока службы подшипников.

Типы рабочего колеса

	Однолопастное рабочее колесо
	Многолопастное рабочее колесо
	Свободновихревое рабочее колесо

Электродвигатель оснащенный встроенными в обмотки термодатчиками, с классом изоляции обмоток статора «F» позволяющим работу до 145°С. По запросу возможно укомплектование статора с классом изоляции обмоток статора «H» позволяющим работу до 180°С, датчиками температуры подшипников и датчиками вибрации. Надёжная система влагозащиты двигателя погружных насосов обеспечивается засчёт:

• Комплекта подвижных уплотнений обеспечивающих двойную герметизацию по валу со стороны гидравлической части двумя торцовыми уплотнениями сильфонного типа (Рэл≥7,5 кВт) или манжетой и торцовым уплотнением (Рэл≤3 кВт).
• Пары трения торцового уплотнения, установленного в проточной части насосов, изготовлены из карбида кремния, обладающего повышенной стойкостью к абразивному износу и коррозии, или карбида вольфрама по специальному заказу.
• Масляной камеры, обеспечивающей смазку подвижных уплотнений и отвод части тепла от двигателя и подшипников.
• Контроля наличия влаги в масляной камере и отключения электродвигателя по сигналу датчика влаги в случае увеличения количества влаги сверх нормы.
• Комплекта неподвижных уплотнений, состоящий из резиновых колец круглого сечения, обеспечивающего надёжную герметичность всех стыков электронасоса и резиновое уплотнение специальной формы, обеспечивающее герметизацию наружной изоляции кабеля. Вышеперечисленные уплотнения изготовлены из бензомаслостойких марок резины типа ИРП, фторкаучуков или нитрильного каучука.
• Специальный силовой кабель марки КГРТН-ХЛ с медными гибкими жилами, в резиновой изоляции и маслобензостойкой оболочке, не распространяющий горение, износостойкий, прочный, характеризуется низким влагопоглащением, предназначен для работы в тяжёлых условиях длительное время, при температуре от – 60 °С до + 50 °С.

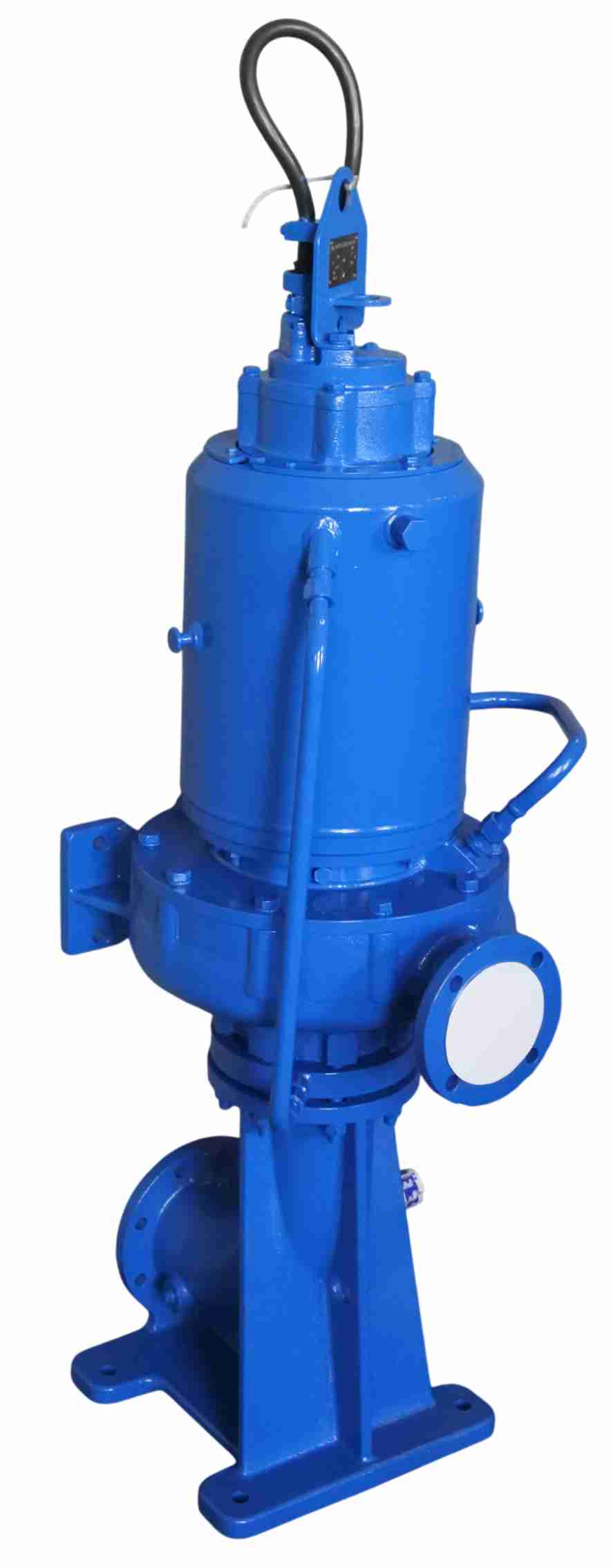

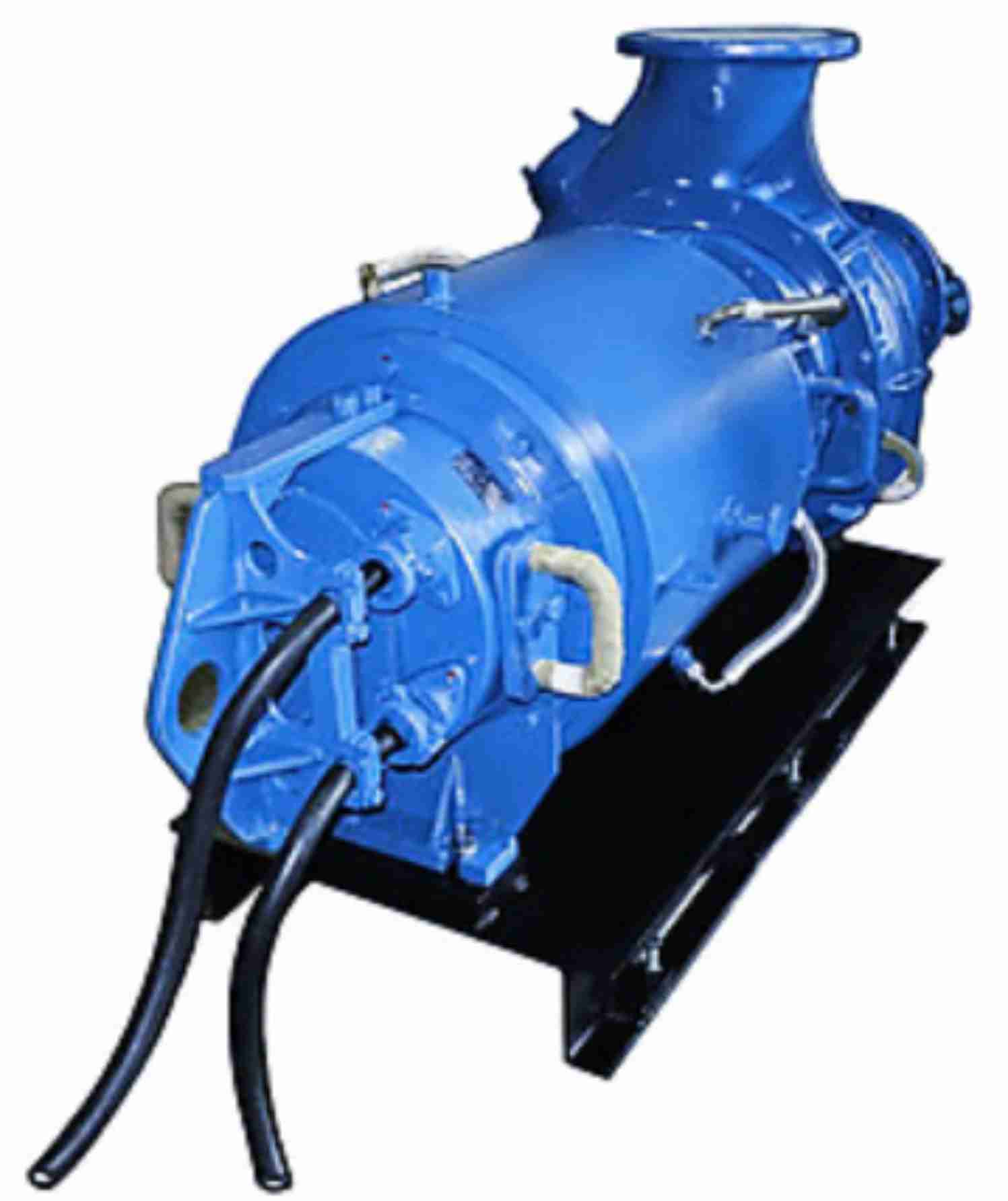

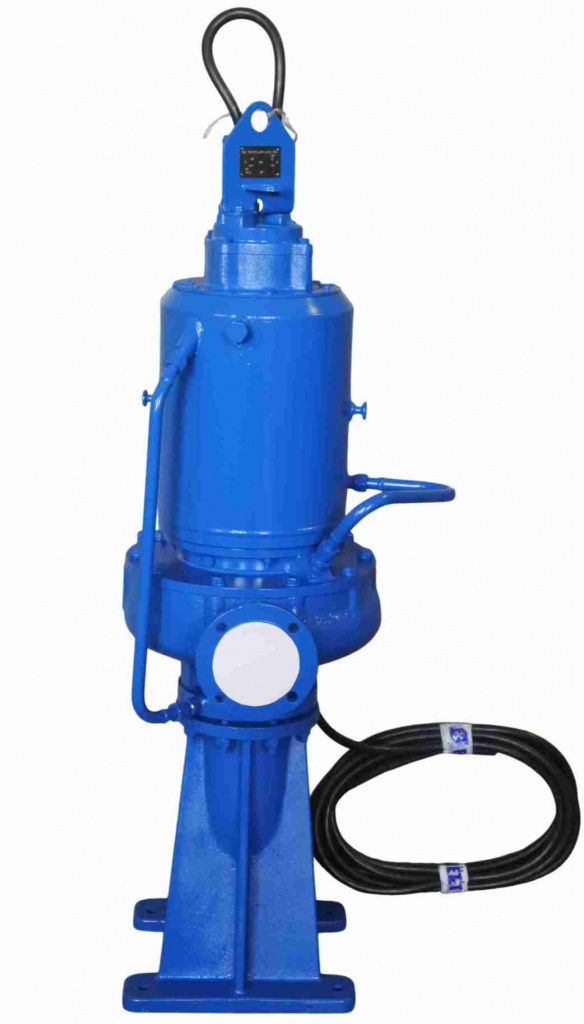

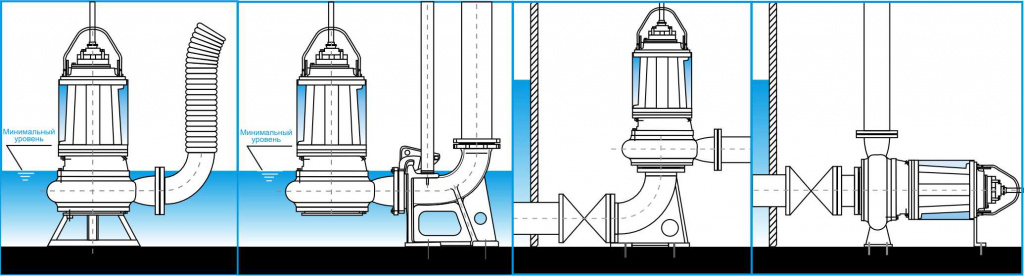

Погружные насосы  Иртыш серии РФ - Погружные насосы Иртыш серии РФ - это универсальные канализационные насосы, которые могут быть использованы как в погружном, так и в наружном (сухом) исполнении. Эти насосы оборудованы рубашкой охлаждения электродвигателя. Охлаждение двигателя происходит принудительной циркуляцией вокруг корпуса статора перекачиваемой жидкости или воды из водопровода или закрытого контура охлаждения заполненного маслом.

Особенности

• Имеются версии во взрывозащищённом исполнении различных категорий для различных применений (промышленная и рудничная взрывозащита)
• Оснащаются одно, двух или трёхканальным рабочим колесом или рабочим колесом вихревого типа. Дополнительно можно оснастить датчиками контроля протечки воды или масла в корпус статора, датчиками температуры и вибрации подшипников, датчиками температуры обмоток статора, датчиком контроля сопротивления обмоток электродвигателя относительно корпуса.

Применение

• водоканалы и жилищно-коммунальные хозяйства, строительство (канализационные насосные станции и очистные сооружения)
• промышленные предприятия (промышленные сточные воды, техническая вода)
• сельское хозяйство (сточные воды, техническая вода)
